On pose le tableau, on tire les gaines, et au moment du passage Consuel, on découvre que la GTL ne respecte pas les cotes de la NF C 15-100. Ce scénario revient souvent chez les auto-constructeurs qui traitent la Gaine Technique Logement comme un simple placard à disjoncteurs. La GTL structure toute l’installation électrique du logement, et une erreur de dimensionnement ou de positionnement bloque le raccordement au réseau.
ETEL et GTL : deux volumes à ne pas confondre sur le chantier
L’ETEL (Espace Technique Électrique du Logement) est le volume réservé dans la pièce. La GTL s’installe à l’intérieur de cet ETEL. Confondre les deux, c’est risquer un tableau trop large pour l’espace prévu ou une goulotte qui déborde du volume normé.
Lire également : Hauteur, matériaux, limites séparatives : vérifier sa déclaration de travaux clôture
L’ETEL doit rester libre de toute canalisation d’eau, de gaz ou de conduit de fumée. On ne peut pas non plus y placer une source de chaleur. En auto-construction, c’est un piège classique : on trace l’ETEL au sol, puis on découvre qu’un tuyau de chauffage traverse la zone.
La GTL, elle, va du sol au plafond (ou du sol à la goulotte haute selon la configuration). Elle accueille le tableau électrique, le coffret de communication, le disjoncteur d’abonné et les canalisations de distribution. Penser la GTL dès le plan d’implantation évite de devoir casser un doublage trois semaines avant le Consuel.
A lire aussi : Gospi.fr site infos au quotidien : gagner du temps sur vos petits travaux
Dimensions minimales de la GTL selon la norme NF C 15-100
La norme impose une largeur minimale de 600 mm et une profondeur minimale de 200 mm pour la GTL. Ces cotes paraissent confortables sur plan, mais en pratique, un tableau de quatre rangées avec un coffret de communication remplit vite l’espace.
On recommande de prévoir au moins 250 mm de profondeur réelle, surtout si on utilise des goulottes murales plutôt qu’un coffret encastré. Les câbles doivent circuler sans être pincés, et chaque circuit doit rester accessible pour une intervention future.
Hauteurs à respecter pour les équipements
- La manette du disjoncteur d’abonné doit se situer entre 0,90 m et 1,80 m du sol fini, pour rester accessible sans escabeau ni effort particulier.
- Les manettes des disjoncteurs divisionnaires dans le tableau doivent être installées entre 0,50 m et 1,80 m du sol, ce qui conditionne la hauteur de fixation du coffret.
- L’axe des prises de communication (RJ45) du coffret de communication se positionne entre 0,50 m et 1,30 m du sol, une contrainte souvent oubliée qui décale tout le montage si on la découvre tard.
Un bon réflexe : tracer ces cotes au crayon directement sur le mur avant de percer quoi que ce soit. On gagne une demi-journée de repositionnement.
Coffret de communication et courants faibles dans la GTL
La GTL ne se limite pas au tableau électrique. Elle regroupe aussi le coffret de communication, qui centralise la distribution des prises RJ45 pour internet, la télévision et la téléphonie. Séparer courants forts et courants faibles dans la même GTL est une obligation normative, pas une option.
En auto-construction, on a tendance à sous-dimensionner le coffret de communication. Un logement de trois pièces nécessite déjà plusieurs prises RJ45, et la norme NF C 15-100 impose un nombre minimal de prises de communication selon la surface. Prévoir un coffret avec de la réserve permet d’ajouter un équipement domotique (volets roulants pilotés, interrupteurs connectés) sans tout reprendre.
Le câblage entre le coffret de communication et les prises murales passe par la GTL. Si les gaines ne sont pas tirées avant la fermeture des cloisons, il faudra passer en apparent, ce qui complique l’esthétique et parfois la conformité.
Passage Consuel et raccordement : ce que l’auto-constructeur doit anticiper
En logement neuf, le visa Consuel est obligatoire pour obtenir le raccordement au réseau électrique, même quand l’installation est réalisée par un particulier. L’auto-constructeur remplit une attestation de conformité (formulaire Consuel cerfa), puis un inspecteur vérifie l’installation sur place.
Les points de contrôle liés à la GTL portent sur le respect des dimensions, la séparation courants forts et courants faibles, l’accessibilité des organes de coupure et l’absence de canalisations non électriques dans l’ETEL. Un refus sur l’un de ces points entraîne une contre-visite, avec délai et coût supplémentaires.
Sous-traiter une partie pour la TVA réduite
En rénovation d’un logement de plus de deux ans, les travaux électriques réalisés par un professionnel bénéficient d’une TVA à 10 % sur la main-d’oeuvre et la fourniture posée. Aucune aide d’État spécifique ne couvre la mise aux normes électrique en 2026, les travaux étant classés confort et sécurité, pas rénovation énergétique.
Pour un auto-constructeur qui rénove, la question se pose : réaliser soi-même le gros du tirage de câbles et confier le tableau et la GTL à un électricien permet de combiner économie de main-d’oeuvre et conformité facilitée au Consuel. Les retours varient sur ce point selon les inspecteurs locaux, mais un tableau posé par un pro rassure systématiquement lors du contrôle.

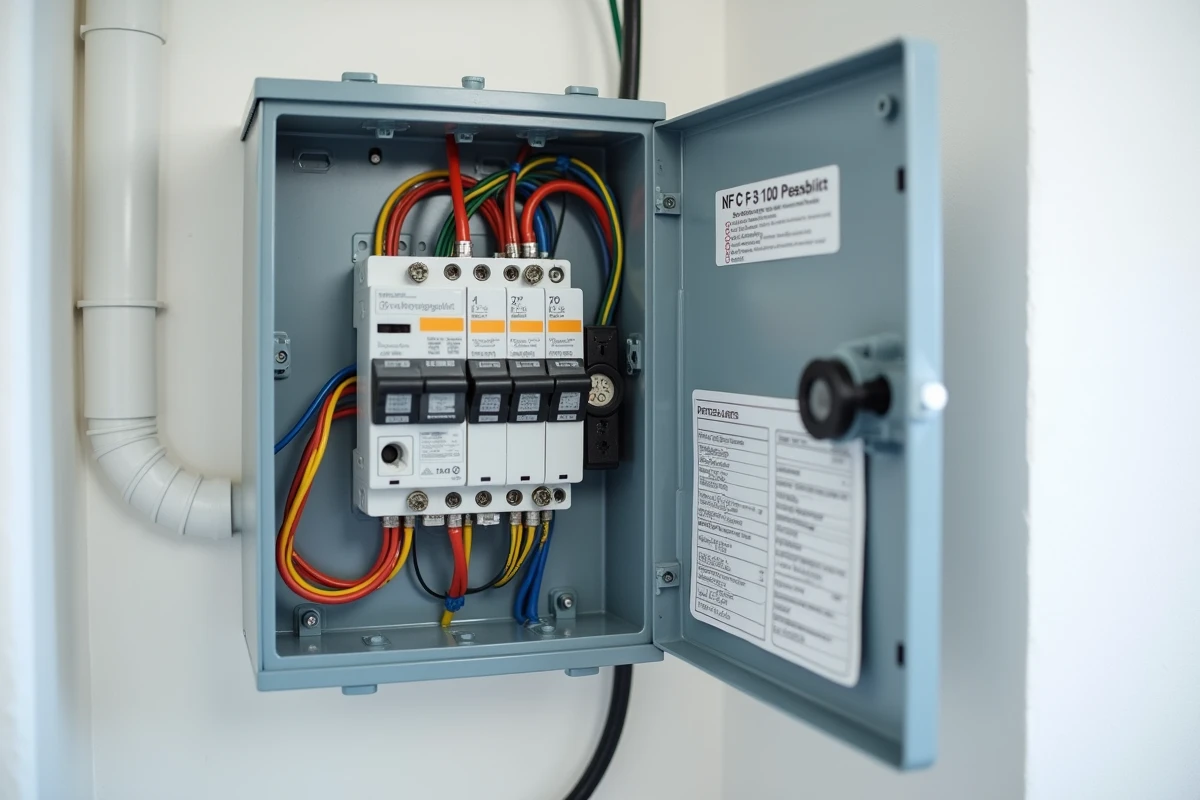

Organisation du tableau électrique dans la GTL : erreurs fréquentes
Le tableau électrique concentre les disjoncteurs divisionnaires, les interrupteurs différentiels et le raccordement des circuits d’éclairage, de prises, de volets roulants et d’équipements spécifiques (plaque de cuisson, chauffe-eau). Chaque rangée du tableau correspond à un interrupteur différentiel qui protège un groupe de circuits.
L’erreur la plus courante en auto-construction : regrouper tous les circuits d’éclairage sous un même différentiel et toutes les prises sous un autre. En cas de défaut, on perd alors tout l’éclairage ou toutes les prises d’un coup. Répartir les circuits pièce par pièce entre les différentiels limite l’impact d’un déclenchement.
Autre point souvent négligé : la réserve. La norme impose de laisser au moins 20 % d’emplacements libres dans le tableau pour des ajouts futurs. Un tableau rempli à 100 % le jour de la pose, c’est un tableau qu’il faudra remplacer dès l’ajout d’une borne de recharge ou d’un circuit domotique.
Étiqueter chaque disjoncteur au moment du câblage, et non après, fait partie des réflexes qui séparent une installation lisible d’un tableau illisible lors du Consuel. Un repérage clair des circuits accélère aussi toute intervention ultérieure, que ce soit pour ajouter un interrupteur ou diagnostiquer un défaut sur une prise.
