Un bouton poussoir Legrand raccordé au tableau électrique ne fonctionne jamais seul. Il commande un télérupteur, parfois une minuterie, et s’inscrit dans un circuit d’éclairage soumis à des règles précises. La norme NF C 15-100 encadre le dimensionnement du tableau, le choix des protections et le câblage du circuit de commande. Brancher un bouton poussoir Legrand sans vérifier ces points expose à un défaut de conformité, voire à un risque électrique réel.
Télérupteur au tableau et bouton poussoir : pourquoi le câblage passe par deux circuits distincts
Le bouton poussoir ne coupe ni n’alimente directement le luminaire. Il envoie une impulsion au télérupteur installé sur le rail DIN du tableau. C’est le télérupteur qui commute le circuit de puissance alimentant le point d’éclairage.
Cette distinction entre circuit de commande (bouton poussoir) et circuit de puissance (télérupteur vers luminaire) est la source principale d’erreurs de câblage. Le fil de phase arrive au télérupteur depuis le disjoncteur divisionnaire. Deux sorties partent du télérupteur : l’une vers le luminaire (circuit de puissance), l’autre vers la borne de commande (circuit de commande) qui relie les boutons poussoirs en parallèle.

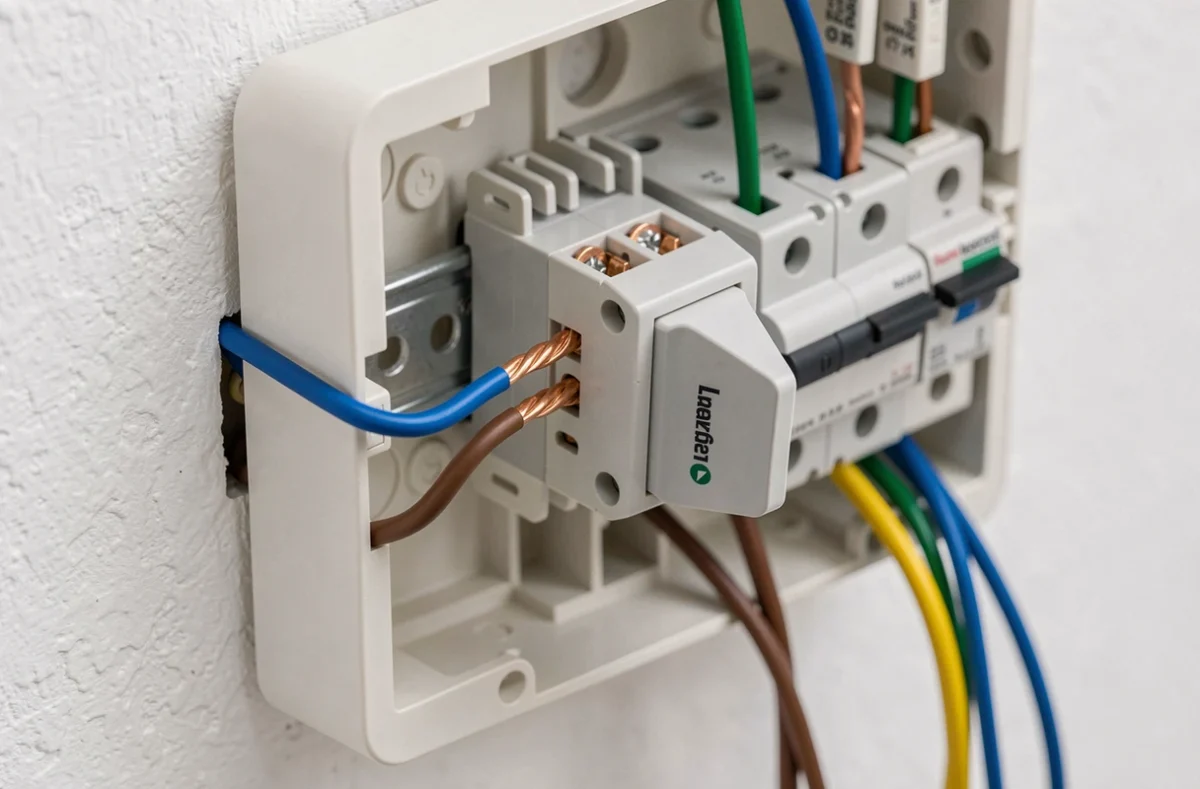

Chaque bouton poussoir Legrand possède deux bornes. La borne d’entrée reçoit le retour de commande du télérupteur. La borne de sortie renvoie l’impulsion via le fil navette. Tous les poussoirs d’un même point lumineux se câblent en parallèle sur ce fil navette, ce qui permet de commander l’éclairage depuis plusieurs endroits.
Norme NF C 15-100 et circuit d’éclairage : contraintes directes sur le branchement
La norme NF C 15-100 impose des règles qui touchent directement l’installation d’un bouton poussoir sur le tableau. Les ignorer revient à produire une installation non conforme, même si le montage « fonctionne » électriquement.

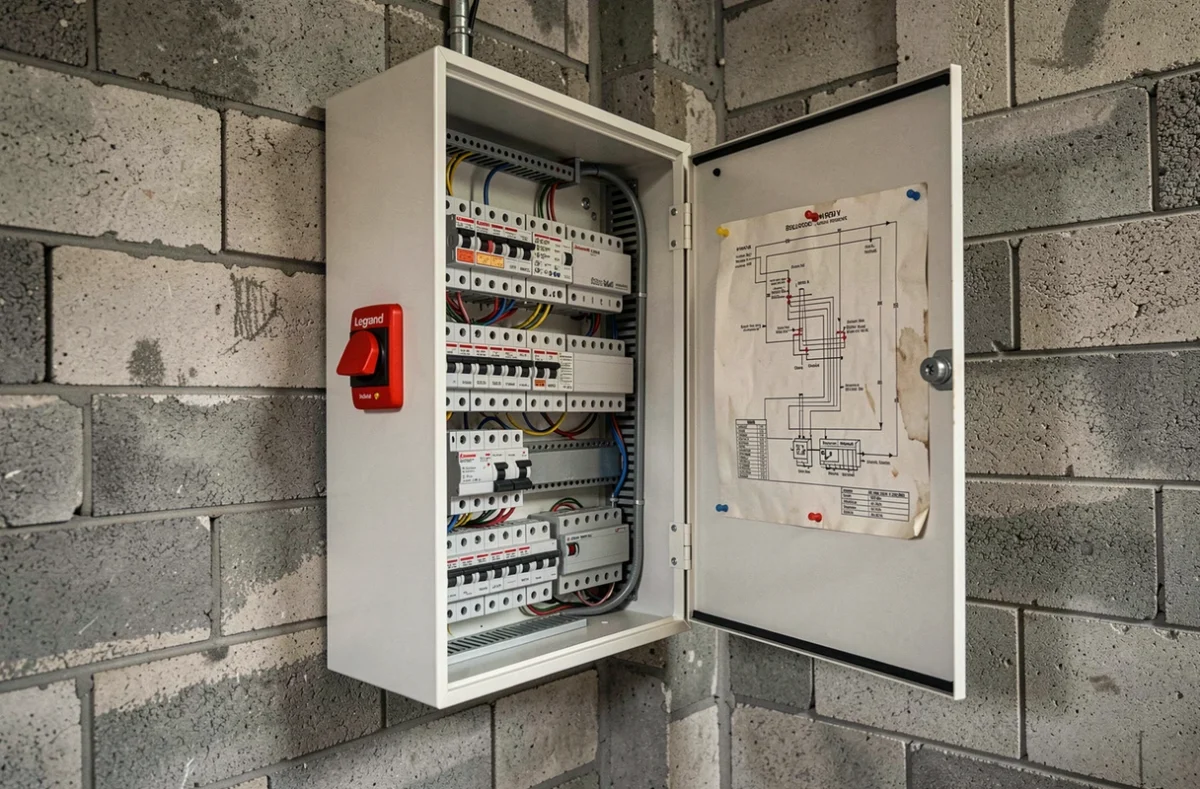

Protection du circuit au tableau électrique
Le circuit d’éclairage commandé par télérupteur et boutons poussoirs doit être protégé par un disjoncteur divisionnaire dédié. La section de fil utilisée détermine le calibre du disjoncteur. En pratique, un circuit éclairage en fil de 1,5 mm² se protège avec un disjoncteur de 10 A ou 16 A maximum.
Ce disjoncteur se place en amont du télérupteur sur le tableau. Le télérupteur lui-même, qu’il soit unipolaire ou bipolaire, se fixe sur le rail DIN, généralement sur la même rangée que le disjoncteur qui le protège.
Interrupteur différentiel 30 mA et répartition des circuits
Le disjoncteur divisionnaire du circuit éclairage doit être raccordé sous un interrupteur différentiel 30 mA. La norme impose au minimum deux circuits d’éclairage distincts dans un logement, avec un maximum de huit points lumineux par circuit. Si l’ajout d’un bouton poussoir et d’un télérupteur porte un circuit au-delà de huit points, il faut créer un circuit supplémentaire avec sa propre protection.
La révision récente de la norme NF C 15-100 renforce ces exigences : chaque circuit doit disposer d’un conducteur de protection, y compris le circuit alimentant le télérupteur et les poussoirs.
Erreurs fréquentes au niveau du tableau lors du branchement d’un bouton poussoir Legrand
Les tutoriels concurrents détaillent les étapes de raccordement, mais passent souvent sous silence les erreurs qui provoquent des dysfonctionnements ou des non-conformités.
- Confondre la borne de commande et la borne de puissance du télérupteur : brancher le fil du poussoir sur la sortie luminaire (borne 1-2) au lieu de la borne de commande (souvent marquée A1-A2) provoque un court-circuit ou un fonctionnement erratique.
- Omettre le conducteur de protection (fil vert-jaune) dans le circuit, même si le bouton poussoir est un appareil de classe II. La norme exige sa présence dans la gaine jusqu’à la boîte d’encastrement.
- Raccorder plus de huit points lumineux sur un seul disjoncteur divisionnaire. Le télérupteur fonctionne, mais l’installation est hors norme.
- Utiliser un fil de section inadaptée entre le tableau et les boutons poussoirs. Le circuit de commande utilise la même section que le circuit de puissance (1,5 mm² minimum pour un circuit éclairage).
Télérupteur Legrand unipolaire ou bipolaire : impact sur le câblage au tableau
Legrand propose des télérupteurs unipolaires et bipolaires, et le choix a un effet direct sur le branchement au tableau. Un télérupteur unipolaire commute uniquement la phase. Un télérupteur bipolaire commute phase et neutre, ce qui offre une coupure complète du circuit.
Pour un usage domestique standard (éclairage intérieur), le télérupteur unipolaire suffit dans la plupart des cas. Le bipolaire se justifie dans les locaux humides ou quand la réglementation locale l’impose. Le câblage au tableau diffère : le bipolaire nécessite le raccordement du neutre sur une borne supplémentaire.
Le télérupteur silencieux de Legrand (gamme CX3) occupe un module sur le rail DIN. Le modèle standard occupe également un module. Avant d’ajouter un télérupteur au tableau, il faut vérifier que la rangée dispose d’un emplacement libre et que la réserve minimale de 20 % imposée par la norme est respectée.
Vérifications avant mise sous tension du circuit bouton poussoir
Avant de réenclencher le disjoncteur général, plusieurs contrôles s’imposent. Le disjoncteur divisionnaire du circuit doit être en position « off ». Le serrage des bornes du télérupteur et des boutons poussoirs doit être vérifié (un fil mal serré provoque un échauffement).
Tester le circuit se fait en deux temps. D’abord, vérifier l’absence de court-circuit avec un multimètre entre phase et neutre en sortie du disjoncteur divisionnaire. Ensuite, remettre sous tension et actionner chaque bouton poussoir pour confirmer que l’impulsion commute correctement le télérupteur.
Si le télérupteur « colle » (reste en position fermée) ou ne réagit pas, le problème vient presque toujours d’une inversion entre bornes de commande et bornes de puissance, ou d’un bouton poussoir câblé en série au lieu d’être en parallèle. Chaque poussoir doit être câblé en parallèle sur la ligne de commande, faute de quoi un seul bouton fonctionnera.
Un branchement de bouton poussoir Legrand sur tableau électrique reste une intervention sur un circuit sous protection différentielle 30 mA. Le respect de la norme NF C 15-100 n’est pas optionnel, y compris pour un ajout qui semble mineur. Vérifier la conformité du tableau dans son ensemble, et pas seulement le câblage du poussoir, reste la seule façon de garantir une installation sûre et recevable en cas de contrôle.
