Ajouter une prise dans une pièce qui en manque ne signifie pas ouvrir les murs à la disqueuse. La prise sur goulotte permet de tirer un nouveau point électrique en surface, le long d’un chemin plastique fixé au mur, sans poussière ni rebouchage. Encore faut-il respecter quelques règles pour que le résultat soit conforme et durable.
Goulotte électrique : ce que la norme impose même en pose apparente
Vous avez peut-être lu qu’une goulotte simplifie tout. C’est vrai côté travaux, mais côté réglementation, les exigences restent identiques à celles d’une installation encastrée.
A lire en complément : Réussir la transformation d'une véranda en pièce habitable sans permis
La norme NF C 15-100 s’applique à toute pose apparente. La section du fil doit correspondre à la protection en amont : un disjoncteur 16 A appelle du 2,5 mm² pour un circuit prises classique. Le dimensionnement du circuit ne change pas parce que le câble est visible.
Le cheminement doit aussi rester accessible et protégé des chocs. Une goulotte trop fine, coincée derrière un meuble lourd, pose un problème de maintenance et de conformité. Choisir un modèle adapté à la section des fils et à l’environnement de la pièce conditionne la sécurité autant que l’esthétique.
A lire en complément : Comment réparer un volet roulant qui descend mais ne remonte plus sans tout démonter ?
Raccordements : la boîte accessible est obligatoire
Toute jonction entre deux fils doit se faire dans une boîte de dérivation avec couvercle amovible. Noyer un domino ou un Wago directement dans la goulotte, sous le capot, est interdit. En cas de contrôle ou de panne, chaque connexion doit pouvoir être inspectée sans démonter l’ensemble du chemin de câbles.
Ce point est souvent ignoré dans les tutoriels rapides. Il conditionne pourtant la conformité de l’installation et sa capacité à évoluer dans le temps.
Prise sur goulotte : matériel nécessaire et choix du parcours
Avant de percer quoi que ce soit, le tracé du parcours mérite quelques minutes de réflexion. La goulotte part d’un point d’alimentation existant (une prise, un boîtier de dérivation) et rejoint l’emplacement souhaité pour la nouvelle prise.

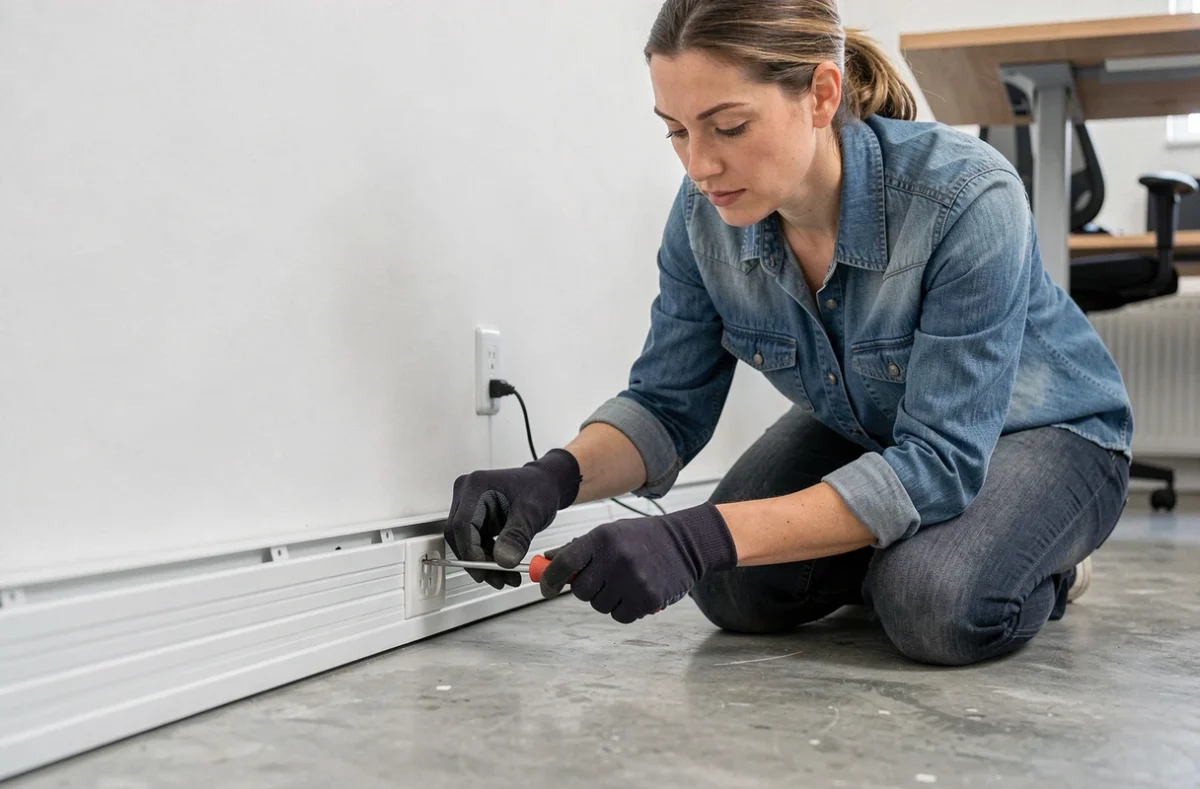

Vous pouvez longer une plinthe, suivre un angle mur-plafond ou contourner un encadrement de porte. L’objectif : un parcours court, rectiligne et discret.
Liste du matériel de base
- Une goulotte PVC avec couvercle clipsable, de section suffisante pour accueillir le câble (souvent 25×17 mm ou 32×12,5 mm pour un circuit prises simple)
- Un appareillage saillie compatible goulotte (prise 2P+T avec cadre d’adaptation) ou un mécanisme encastrable avec cadre pour moulure, selon la marque choisie
- Des accessoires de raccord : angles intérieurs, angles extérieurs, embouts, raccord mur-plafond si le tracé change de plan
- Du câble R2V ou H07VU en 2,5 mm² (phase, neutre, terre) si le circuit est protégé par un disjoncteur 16 A
- Une boîte de dérivation avec couvercle amovible pour le raccordement au circuit existant
Vérifiez le nombre de prises déjà présentes sur le circuit que vous comptez utiliser. La norme limite le nombre de points par circuit, et un dépassement expose à un refus en cas de diagnostic électrique.
Courants forts et courants faibles dans la même goulotte
Pourquoi ce sujet ? Parce qu’une goulotte longe souvent le même mur qu’un câble réseau, une prise TV ou un fil de téléphone. La tentation est grande de tout glisser dans le même canal.
Mélanger courants forts et courants faibles dans un compartiment unique est interdit. Les perturbations électromagnétiques du 230 V dégradent le signal réseau ou vidéo. Deux solutions existent.
La première : choisir une goulotte compartimentée, avec une cloison interne qui sépare physiquement les deux types de câbles. Certains modèles en 50×80 mm offrent deux ou trois compartiments distincts.
La seconde : poser deux goulottes parallèles, chacune dédiée à un usage. C’est moins élégant, mais parfois plus simple quand la section disponible est limitée.
Si vous n’avez qu’un câble électrique à passer, une goulotte mono-compartiment suffit. Gardez simplement en tête que l’ajout futur d’un câble réseau nécessitera un compartiment séparé.
Étapes d’installation d’une prise sur goulotte
Avant toute manipulation, coupez le disjoncteur du circuit concerné au tableau électrique. Vérifiez l’absence de tension avec un VAT (vérificateur d’absence de tension) directement sur les fils.
Tracer et fixer la goulotte
Tracez le parcours au crayon en utilisant un niveau. La goulotte se fixe au mur avec des vis et chevilles adaptées au support (placo, béton, brique). Espacez les fixations de 30 à 40 cm environ pour éviter tout flottement.
Posez d’abord le socle (la partie basse de la goulotte), sans le couvercle. Clipser les angles et les raccords au fur et à mesure. Terminez par l’embout de fin de parcours.
Passer le câble et raccorder
Glissez le câble dans le socle de la goulotte. Laissez une marge de quelques centimètres à chaque extrémité pour le raccordement. Côté alimentation, connectez phase, neutre et terre dans la boîte de dérivation, avec des connecteurs adaptés (bornes automatiques type Wago ou dominos serrés correctement).

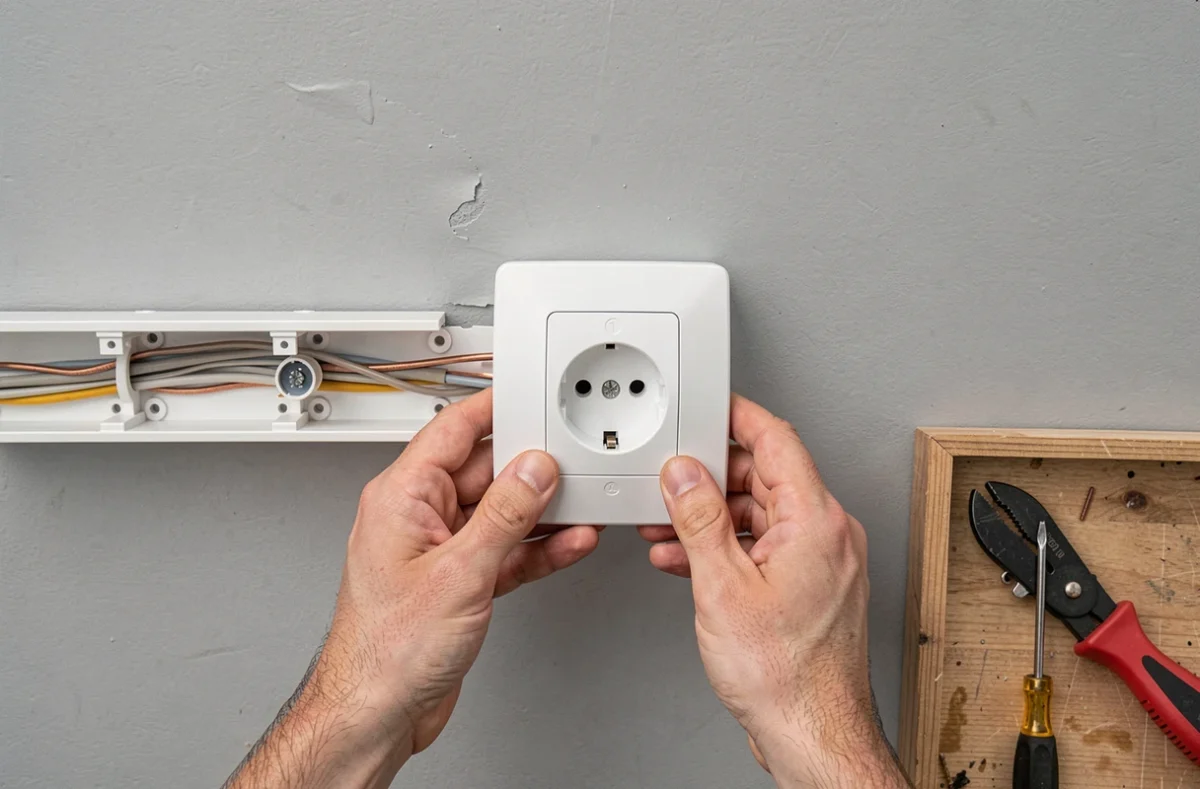

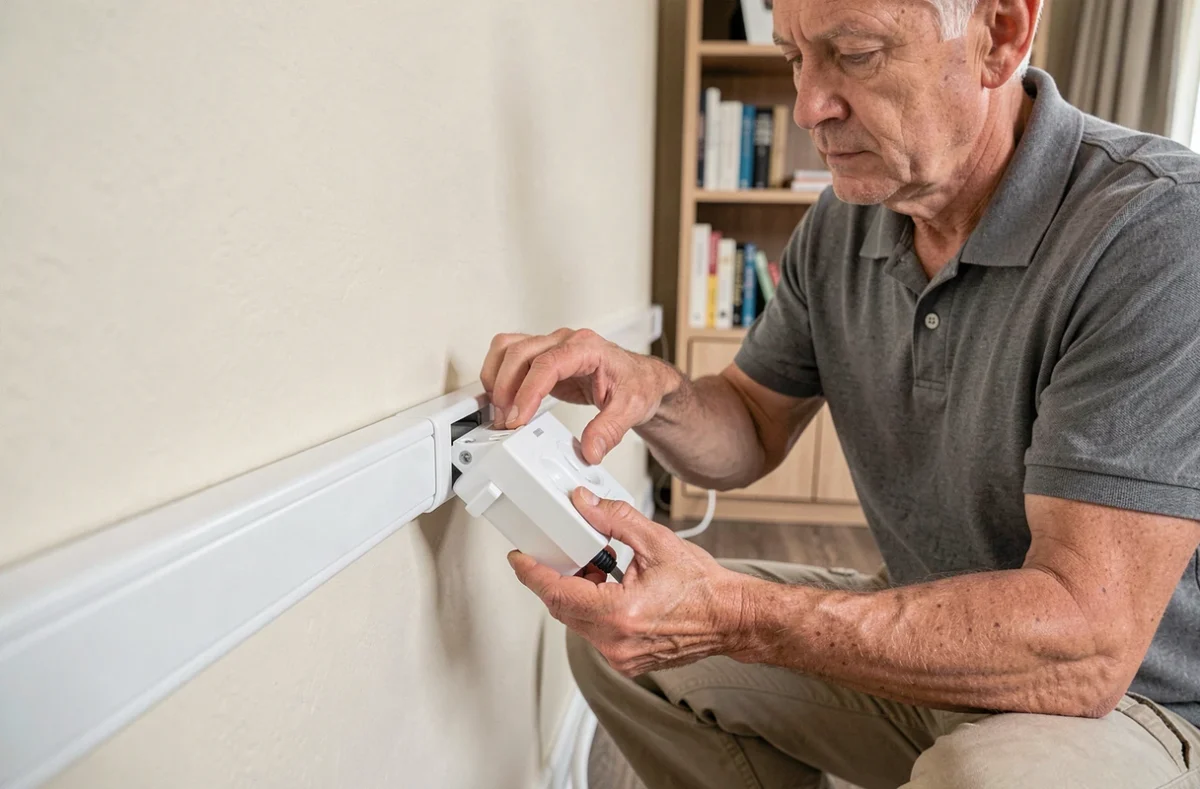

Côté prise, dénudez les fils selon les repères du mécanisme. La terre (fil vert-jaune) se branche toujours en premier sur la borne dédiée. Fixez le mécanisme dans le cadre prévu pour la goulotte, puis clipsez le couvercle sur toute la longueur.
Vérification finale
Réenclenchez le disjoncteur. Testez la prise avec un appareil ou un testeur de prise qui vérifie le câblage (phase, neutre, terre). Si le voyant indique un défaut, recoupez immédiatement et contrôlez les connexions.
Quand la goulotte ne suffit plus
La goulotte convient bien pour ajouter une ou deux prises sur un circuit existant qui n’est pas saturé. Elle devient limitée quand le besoin dépasse ce cadre.
Si vous devez alimenter un appareil de forte puissance (four, plaque, cumulus), un circuit dédié depuis le tableau est nécessaire. La goulotte reste un chemin de câble viable pour ce circuit, mais le dimensionnement change : section de fil plus importante, disjoncteur adapté, parfois un différentiel supplémentaire.
De même, dans un faux-plafond fixe et fermé, la goulotte PVC perd son intérêt. Le câble peut cheminer librement au-dessus des dalles, et la goulotte n’apporte ni protection supplémentaire ni accessibilité. Dans ce cas, un passage en gaine ICTA fixée au plafond technique est plus pertinent.
La prise sur goulotte reste la solution la plus rapide pour gagner un point électrique sans engager de gros travaux. Le tracé se fait en une heure, le raccordement en quelques minutes. Respecter le circuit existant et la norme NF C 15-100 suffit à garantir une installation fiable, même en apparent.
